一种沙障芦苇束单束打捆装置
商品类型
专利
专利号
CN111247964A
所属行业
先进制造与自动化
归属方
石河子大学
上架日期
2020-07-14 23:17:49
交易方式
转让
交易价格
面议
详细介绍
[0001] 本发明涉及一种沙障芦苇束单束打捆装置，特别涉及一种自动送丝—切丝和打结的装置。
背景技术
[0002] 新疆南部风沙区铁路安全运行受到荒漠化影响，治理荒漠化势在必行，其中最重要的方法就是防风固沙。设置芦苇束沙障是防风固沙方法之一，芦苇沙障工程的固沙原理是增加地表粗糙度,改变其上的风速廓线,从而减弱贴地面层风速,降低实际风力作用的有效性,控制风速，芦苇的机械化成束打结日益重要。
[0003] 本发明的目的是实现一种沙障芦苇束单束打捆装置。
[0004] 本发明涉及一种沙障芦苇束单束打捆装置，由机架、送丝总成、切丝总成、打结总成和传送总成组成，其特征在于机架安装在传送总成的右上方，机架上安装有送丝总成与切丝总成，打结总成安装在传送总成的下方。
[0005] 所述的送丝总成与切丝总成包括电机1、凸轮、切丝器、电机2、辊子、铁丝、绕丝盘，电机1位于机架右上方，电机1输出轴与凸轮连接，切丝器安装在凸轮的下方，并固定在机架内侧，电机2安装在机架前方，输出轴与辊子连接，绕丝盘上的铁丝放置于辊子之间。
[0006] 所述的打结总成包括支撑板、直线电机、滑轨、滑轨底座、齿条、齿轮、弹簧、夹丝器，直线电机和滑轨安装在支撑板正上方，滑轨底座上方与齿条连接，滑轨底座（左侧与直线电机连接，齿条与齿轮啮合，齿轮上方安装有夹丝器，夹丝器上安装有弹簧。
[0007] 所述的传送总成包括电机3、齿轮1、齿轮2、转盘、工作台、芦苇，电机3放置于工作台下方，电机3输出轴与齿轮2连接，齿轮2在工作台上方，并与齿轮1啮合，齿轮1上方安装于转盘，转盘上有四个凹槽放置芦苇。
[0008] 本发明的工作过程如下：人工将芦苇束放入转盘，在传送机构的旋转作用下将芦苇束运输到打捆机构上方，电机2启动，对辊旋转带动铁丝在轨道输送，输送到头之后，送丝电机2停止工作，压丝机构的凸轮在电机1作用下带动旋转，由切丝器将铁丝截断，并将铁丝两端压入打捆机构，直线电机运动，带动齿条移动，齿条带动齿轮旋转，进而夹丝器旋转，将芦苇束进行打结，打结完成，转盘旋转，压丝机构返回原位置，人工将已打捆的芦苇取下，至此一个工作循环完成，完成打捆作业。
[0009] 本发明的目的在于高效打捆防沙草方格用芦苇束，简化芦苇束捆扎流程，提高生产力，减小工人人力，节约生产成本等优点。
[0010] 图1为本发明结构示意图。
[0011] 图2为本发明绕丝总成与送丝总成结构示意图。
[0012] 图3为本发明绕丝总成与送丝总成正视图。。

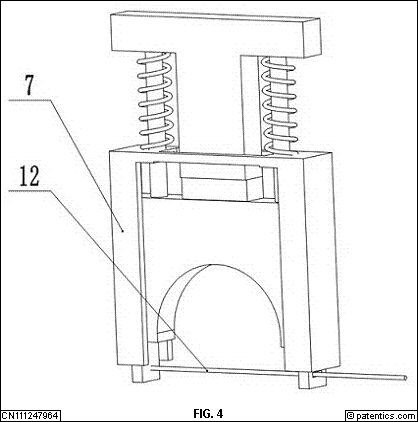

[0013] 图4为本发明切丝器结构示意图。

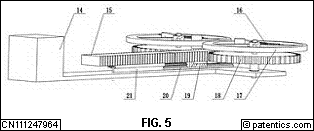

[0014] 图5为本发明打结总成结构示意图。
[0015] 图6为本发明打结总成俯视图。
[0016] 图7为本发明打结总成正视图。
[0017] 图8为本发明传送总成结构示意图。
[0018] 图9为本发明传送总成动力传递示意图。
[0019] 图中所示：1为送丝总成，2为机架，3为切丝总成，4为传送总成，5为打结总成，6为芦苇，7为切丝器，8为凸轮，9为电机1，10为电机2，11为辊子，12为铁丝，13为绕丝盘，14为支撑板，15为齿条,16为弹簧，17为夹丝器，18为齿轮，19为滑轨底座，20为滑轨，21为滑轨底座，22为转盘，23为电机3，24为工作台，25为齿轮1，26为齿轮2。
[0020] 实施例1：
参照图1，图2，图3，图4，图5，图6，图7，图8，图9所示，本发明涉及一种沙障芦苇束单束打捆装置，由机架（2）、送丝总成（1）、切丝总成（3）、打结总成（5）和传送总成（4）组成，其特征在于机架（2）安装在传送总成（4）的右上方，机架（2）上安装有送丝总成（1）与切丝总成（3），打结总成（5）安装在传送总成（4）的下方。
[0021] 实施例2：
本实例与实施例1的区别在于所述的送丝总成与切丝总成包括电机1（9）、凸轮（8）、切丝器（7）、电机2（10）、辊子（11）、铁丝（12）、绕丝盘（13），电机1（9）位于机架（2）右上方，电机1（9）输出轴与凸轮（8）连接，切丝器（7）安装在凸轮（8）的下方，并固定在机架（2）内侧，电机2（10）安装在机架（2）前方，输出轴与辊子（11）连接，绕丝盘（13）上的铁丝（12）放置于辊子（11）之间。
[0022] 实施例3：
所述的打结总成包括支撑板（14）、直线电机（21）、滑轨（20）、滑轨底座（19）、齿条（15）、齿轮（18）、弹簧（16）、夹丝器（17），直线电机（21）和滑轨（20）安装在支撑板（14）正上方，滑轨底座（19）上方与齿条（15）连接，滑轨底座（19）左侧与直线电机（21）连接，齿条（15）与齿轮（18）啮合，齿轮（18）上方安装有夹丝器（17），夹丝器（17）上安装有弹簧（16）。
[0023] 实施例4：
所述的传送总成包括电机3（23）、齿轮1（25）、齿轮2（26）、转盘（22）、工作台（24）、芦苇（6），电机3（23）放置于工作台（24）下方，电机3（23）输出轴与齿轮2（26）连接，齿轮2（26）在工作台（24）上方，并与齿轮1（25）啮合，齿轮1（25）上方安装于转盘（22），转盘（22）上有四个凹槽放置芦苇（6）。
