[0002]　相变是指物质从一种相转变为另一种相的过程。物质系统中物理、化学性质完全相同，与其他部分具有明显分界面的均匀部分称为相。与固、液、气三态对应，物质有固相、液相、气相。任何气体或气体混合物只有一个相，即气相。液体通常只有一个相即液相，但正常液氦与超流动性液氦分属两种液相。对于固体，不同点阵结构的物理性质不同，分属不同的相，故同一固体可以有多种不同的相。例如，固态硫有单斜晶硫和正交晶硫两相；碳有金刚石和石墨两相。不同相之间的相互转变，称为“相变”或称“物态变化”。

[0003]　随时代的进步，对于相变的研究也越来越透彻，如可以利用相变来达到蓄热供暖的目的，然而现有的相变蓄热供暖装置其结构复杂，用于戈壁墙体，会造成损坏后不易维修的情况，且不一定适用于戈壁多变的外界环境。因此，针对上述问题，我们提供了一种戈壁日光温室相变墙体蓄热供暖装置。

[0004]　针对现有技术的不足，本发明提供一种戈壁日光温室相变墙体蓄热供暖装置，具备结构简单且能适用于戈壁多变环境等优点，解决了现有的相变蓄热供暖装置其结构复杂，在损坏后不易维修的问题。

[0005]　本发明的戈壁日光温室相变墙体蓄热供暖装置，包括储液盒，所述储液盒的顶面贴合有第一横风管，所述第一横风管连通有通风竖管，所述通风竖管连通有通风横管，所述第一横风管连通有第一连通管，所述第一连通管的表面贴合有墙体，所述第一连通管远离第一横风管的一端连通有第二横风管，所述第二横风管的两端均连接有导风柜，所述导风柜的右侧面通过合页连接有小门，所述小门的表面镶嵌有出风管，所述储液盒的内部设置有相变液，所述墙体的内侧固定连接有相变吸热板，通过在储液盒内部设置的相变液，配合戈壁特有的温度环境，达到了可以使相变液蓄热放热的效果，再配合第一横风管、通风横管、通风竖管、第一连通管、第二横风管和导风柜，达到了可以使储液盒能互相连通的效果，起到了可以使空气在室内和储液盒内流通，从而达到降温或升温的作用。

[0006]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述通风横管的两端均与储液盒连通，所述通风横管均位于储液盒侧面靠近顶面的地方，通风横管的两端均与储液盒连通并使通风横管均位于储液盒侧面靠近顶面的地方，是为了起到在连通储液盒的同时也能增大储液盒容积的作用。

[0007]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述墙体的背面开设有凹槽，所述凹槽的内壁螺纹连接有固定杆，所述固定杆远离墙体的一端固定连接圆环，所述圆环的内壁与第二横风管的表面相贴合，固定杆与圆环的设置，起到了为第二横风管提供支持力的作用。

[0008]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述储液盒正面靠近底部的中央连通有第二连通管，所述第二连通管远离储液盒的一端连通有注液横管，所述注液横管连通有注液竖管，所述注液横管靠近注液竖管一端的表面设有蝶阀，所述注液竖管靠近底端的表面连通有连接管，所述连接管远离注液竖管的一端通过进液管连通有加液泵，通过加液泵，配合连接管、注液横管、注液竖管和第二连通管，达到了可以使相变液流入每个储液盒的效果，再配合在注液横管表面设置的蝶阀，起到了能控制储液盒内相变液量的作用。

[0009]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述连接管靠近进液管的一端螺纹连接有固定环，所述固定环的内壁与进液管的表面螺纹连接，固定环的内壁与进液管和连接管表面螺纹连接，是为了起到可以更换加液泵的作用。

[0010]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述储液盒的内壁贴合有防渗层，所述防渗层的材质为油性聚氨酯制成，防渗层的材质为油性聚氨酯制成，因为油性聚氨酯具有极好的防渗透性，所以用其制成防渗层，可以避免相变液侵入储液盒。

[0011]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述第二横风管与导风柜相连通，所述第二横风管与导风柜相连通，所述出风管靠近小门的内壁固定连接有导风扇，小门的设置是为了可以方便观测第二横风管内部的情况，导风扇则是为加速空气在储液盒的流通。

[0012]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述第二横风管靠近导风柜的一端内壁螺纹连接有吸潮垫，所述吸潮垫靠近导风柜的一侧固定连接有拉环，吸潮垫靠近导风柜的一侧固定连接有拉环，起到了可以方便更换吸潮垫的作用。

[0013]　本发明的戈壁日光温室相变墙体蓄热供暖装置，其中所述储液盒的正面贴合有吸热块，所述吸热块远离储液盒的一面为黑色，所述吸热块的表面镶嵌有观测板，所述观测板为钢化玻璃制成，因为钢化玻璃具有极好的透光性，用其制作观测板可以清楚的观测到观测板另一侧的情况。

[0014]　与现有技术相比，本发明的有益效果如下：

　　1、本发明通过在储液盒内部设置的相变液，配合戈壁特有的温度环境，达到了可以使相变液蓄热放热的效果，再配合第一横风管、通风横管、通风竖管、第一连通管、第二横风管和导风柜，达到了可以使储液盒能互相连通的效果，起到了可以使空气在室内和储液盒内流通，从而达到降温或升温的作用。

[0015]　2、本发明通过加液泵，配合连接管、注液横管、注液竖管和第二连通管，达到了可以使相变液流入每个储液盒的效果，再配合在注液横管表面设置的蝶阀和镶嵌在储液盒表面的观测板，达到了可以通过观测板来判断储液盒内所剩相变液量的作用，从而起到了可以使储液盒内的相变液量一直能满足该装置使用标准的作用。

[0016]　此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

　　图1为本发明半剖结构示意图；

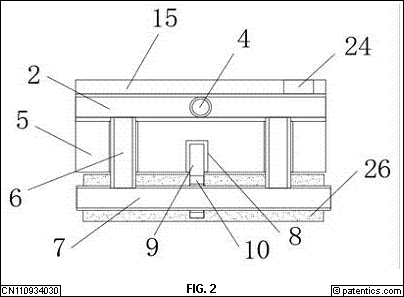

　　图2为本发明俯剖结构示意图；

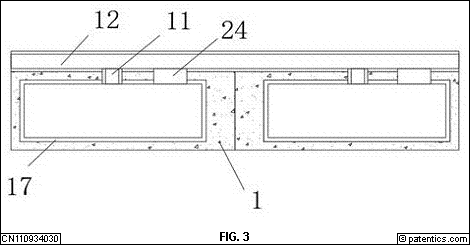

　　图3为储液盒俯剖结构示意图；

　　图4为吸热块正剖结构示意图；

　　图5为导风柜正剖结构示意图。

[0017]　图中：1、储液盒；2、第一横风管；3、通风横管；4、通风竖管；5、墙体；6、第一连通管；7、第二横风管；8、凹槽；9、固定杆；10、圆环；11、第二连通管；12、注液横管；13、注液竖管；14、加液泵；15、吸热块；16、连接管；17、防渗层；18、导风柜；19、吸潮垫；20、小门；21、出风管；22、导风扇；23、拉环；24、观测板；25、固定环；26、相变吸热板。

[0018]　以下将以图式揭露本发明的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本发明。也就是说，在本发明的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

[0019]　另外，在本发明中如涉及“第一”、第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本发明，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本发明要求的保护范围之内。

[0020]　请参阅图1-5，本发明的戈壁日光温室相变墙体蓄热供暖装置，包括储液盒1，储液盒1的顶面贴合有第一横风管2，第一横风管2连通有通风竖管4，通风竖管4连通有通风横管3，第一横风管2连通有第一连通管6，第一连通管6的表面贴合有墙体5，第一连通管6远离第一横风管2的一端连通有第二横风管7，第二横风管7的两端均连接有导风柜18，导风柜18的右侧面通过合页连接有小门20，小门20的表面镶嵌有出风管21，储液盒1的内部设置有相变液，所述墙体5的内侧固定连接有相变吸热板26，通过在储液盒1内部设置的相变液，配合戈壁特有的温度环境，达到了可以使相变液蓄热放热的效果，再配合第一横风管2、通风横管3、通风竖管4、第一连通管6、第二横风管7和导风柜18，达到了可以使储液盒1能互相连通的效果，起到了可以使空气在室内和储液盒1内流通，从而达到降温或升温的作用。

[0021]　通风横管3的两端均与储液盒1连通，通风横管3均位于储液盒1侧面靠近顶面的地方，通风横管3的两端均与储液盒1连通并使通风横管3均位于储液盒1侧面靠近顶面的地方，是为了起到在连通储液盒1的同时也能增大储液盒1容积的作用。

[0022]　墙体5的背面开设有凹槽8，凹槽8的内壁螺纹连接有固定杆9，固定杆9远离墙体5的一端固定连接圆环10，圆环10的内壁与第二横风管7的表面相贴合，固定杆9与圆环10的设置，起到了为第二横风管7提供支持力的作用。

[0023]　储液盒1正面靠近底部的中央连通有第二连通管11，第二连通管11远离储液盒1的一端连通有注液横管12，注液横管12连通有注液竖管13，注液横管12靠近注液竖管13一端的表面设有蝶阀，注液竖管13靠近底端的表面连通有连接管16，连接管16远离注液竖管13的一端通过进液管连通有加液泵14，通过加液泵14，配合连接管16、注液横管12、注液竖管13和第二连通管11，达到了可以使相变液流入每个储液盒1的效果，再配合在注液横管12表面设置的蝶阀，起到了能控制储液盒1内相变液量的作用。

[0024]　连接管16靠近进液管的一端螺纹连接有固定环25，固定环25的内壁与进液管的表面螺纹连接，固定环25的内壁与进液管和连接管16表面螺纹连接，是为了起到可以更换加液泵14的作用。

[0025]　储液盒1的内壁贴合有防渗层17，防渗层17的材质为油性聚氨酯制成，防渗层17的材质为油性聚氨酯制成，因为油性聚氨酯具有极好的防渗透性，所以用其制成防渗层17，可以避免相变液侵入储液盒1。

[0026]　第二横风管7与导风柜18相连通，第二横风管7与导风柜18相连通，出风管21靠近小门20的内壁固定连接有导风扇22，小门20的设置是为了可以方便观测第二横风管7内部的情况，导风扇22则是为加速空气在储液盒1的流通。

[0027]　第二横风管7靠近导风柜18的一端内壁螺纹连接有吸潮垫19，吸潮垫19靠近导风柜18的一侧固定连接有拉环23，吸潮垫19靠近导风柜18的一侧固定连接有拉环23，起到了可以方便更换吸潮垫19的作用。

[0028]　储液盒1的正面贴合有吸热块15，吸热块15远离储液盒1的一面为黑色，吸热块15的表面镶嵌有观测板24，观测板24为钢化玻璃制成，因为钢化玻璃具有极好的透光性，用其制作观测板24可以清楚的观测到观测板24另一侧的情况。

[0029]　在使用本发明时：因戈壁白天温度极高，其太阳光会照射在该装置的吸热块15表面，然后因吸热块15的表面为黑色，所以吸热块15会吸收大量热能，吸热块15吸收的热能通过热传递，会使储液盒1内相变液的温度变高，而相变液温变高会吸收大量储液盒1内空气的大量热能，从而降低储液盒1内空气的温度，再因储液盒1与出风管21连通，而出风管21与室内连通，即储液盒1内较冷的空气会流通到室内，从而完成对室内的降温，当夜晚来临后，因戈壁地区的夜晚温度较低，会使储液盒1内的相变液和相变吸热板26缓慢发生相变，从而释放大量热能至室内，即可以对室内达到升温的效果而。
