[0002]　在开展口腔科治疗服务的医疗机构，口腔综合治疗台是必备设备，口腔治疗中一次性物品较多，其目的在于防止传染病患者的体液、血液在治疗过程中传播，而医务人员在接触患者体液、血液后，如接触设备，会污染设备，在下一次手术时，可能发生交叉感染。所以需要一种对医疗台的防护装置，对口腔治疗台进行防护，减少交叉感染。

[0003]　但是，现有的装置在使用中还存在以下问题：第一，在进行防护后不能对防护台进行清洗，导致有污染影响下一次的防护作业，第二，在进行防护时，防护的范围有限，不能根据防护的需要调节防护的面积。

[0004]　本发明的目的在于提供一种口腔治疗台防护罩，以解决现有技术中不能对防护台进行清洗和不能根据防护的需要调节防护的面积的技术问题。

[0005]　本发明提供一种口腔治疗台防护罩，包括移动组件、升降组件、清洗组件和集污组件，所述移动组件呈水平设置，所述升降组件设置在移动组件的顶部，所述升降组件包括驱动件和升降件，所述驱动件设置在移动组件的顶部，所述升降件设置在移动组件的顶部，所述驱动件与升降件传动连接，所述清洗组件设置在升降件上，所述清洗组件与升降件滑动配合，所述集污组件设置在升降组件的一端，所述升降件上设有延伸件，所述延伸件与升降件滑动配合。

[0006]　进一步的，所述升降件包括防护板和两组对称设置在移动组件上的升降组，每组升降组均包括第一转动杆、第二转动杆、两个第一齿轮、两个第二齿轮和两个安装板，两个所述安装板呈矩形设置在移动组件的顶部，每个所述安装板上均设有与其滑动配合的滑动板，两个所述第一转动杆分别设置在对应的两个安装板上且与对应的两个安装板转动连接，两个所述第二转动杆分别设置在对应的两个滑动板上且与对应的两个滑动板转动连接，两个所述第一齿轮对称设置在第一转动杆上且两个第一齿轮与第二转动杆偏心设置，两个所述第二齿轮对称设置在第二转动杆上且两个第二齿轮与第二转动杆偏心设置，两个所述第一齿轮分别与两个第二齿轮啮合，所述防护板水平固定设置在四个滑动板的顶部。

[0007]　进一步的，所述驱动件包括驱动电机、主动轮和副动轮，所述驱动电机设置在移动组件顶部，所述主动轮设置在驱动电机的输出端上，所述副动轮设置在其中一个第一转动杆上，所述主动轮上设有与副动轮传动连接的皮带。

[0008]　进一步的，所述清洗组件包括旋转电机、旋转丝杆、移动杆、移动架、清洗毛刷和四个安装块，四个所述安装块呈矩形设置在防护板的侧壁上，所述旋转丝杆的两端分别与其中两个安装块转动连接，所述旋转电机设置在其中一个安装块上且旋转丝杆的一端与旋转电机的输出端固定连接，所述移动杆的与另外两个安装块固定连接，所述移动架的两端分别设置在旋转丝杆和移动杆上，所述移动架与旋转丝杆螺纹连接，所述移动架与移动杆滑动配合，所述清洗毛刷设置在移动架的底部。

[0009]　进一步的，所述移动架的顶部设有超声波发生器和两个固定板，两个所述固定板的一端与移动架的顶部连接，所述超声波发生器设置在两个固定板的顶部，所述超声波发生器的输出端朝向防护板设置。

[0010]　进一步的，所述集污组件集污箱、集污罩、过滤网板、转动电机、转动轴和两个转动凸轮，所述集污箱竖直设置在防护板的一端，所述集污罩设置在集污箱的底部且与集污箱相连通，所述过滤网板水平设置在集污箱内且与集污箱滑动配合，所述转动电机设置在集污箱的侧壁上，所述转动轴水平设置在集污箱上且与集污箱转动连接，所述转动轴的一端与转动电机的输出端固定连接，两个所述转动凸轮对称设置在转动轴上，所述过滤网板的底部设有与两个转动凸轮配合的转动轮。

[0011]　进一步的，所述延伸件包括延伸电机、延伸齿轮和防护延伸板，所述防护板的一端设有移动槽，所述防护延伸板水平设置在移动槽内且与移动槽滑动配合，所述延伸电机设置在防护板的底部且延伸电机的输出端竖直向上设置，所述防护延伸板的底部设有齿槽，所述延伸齿轮设置在延伸电机的输出端上，所述延伸齿轮与齿槽啮合。

[0012]　进一步的，所述移动组件包括移动板和四个移动轮，所述移动板呈水平设置，四个所述移动轮呈矩形设置在移动板的底部，两个所述安装板呈矩形设置在移动板的顶部。

[0013]　与现有技术相比较，本发明的有益效果在于：

[0014]　其一，本发明中设有清洗组件，在防护板进行防护后，需要对防护板进行清洗作业，在对防护板进行清洗时，超声波发生器工作产生超声波对防护板上的污渍和细菌等进行杀菌和清洗作业，旋转电机工作带动旋转丝杆在两个安装块上转动，旋转丝杆转动带动移动架的一端在旋转丝杆上移动，移动架的另一端在移动杆上移动，移动架移动带动清洗毛刷移动，清洗毛刷移动对防护板的顶部进行清洗作业，对超声波发生器工作清理的细菌进行清理和清洗，防止防护板长时间的使用造成污染，影响防护工作造成治疗的交叉感染。

[0015]　其二，本发明在进行防护时，有时需要加防护的范围，此时延伸电机工作带动延伸齿轮转动，延伸齿轮转动带动防护延伸板底部的齿槽移动，从而带动防护延伸板在移动槽内移动，将防护延伸板从防护板内移动出来，扩大防护的范围，确保防护的全面。

[0016]　其三，本发明通过驱动件转动带动第一转动杆在其中两个安装板上转动，第一转动杆转动带动两个第一齿轮转动，两个第一齿轮转动带动两个第二齿轮转动从而带动第二转动杆在两个滑动板上转动，第二转动杆转动带动四个滑动板在四个安装板上移动，对防护板的位置进行移动，在使用时对不同的使用情况进行防护。

[0017]　为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

[0018]　图1 a为本发明的立体结构示意图一 a；

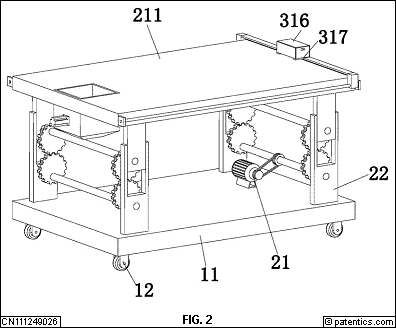

[0019]　图2 a为本发明的立体结构示意图二 a；

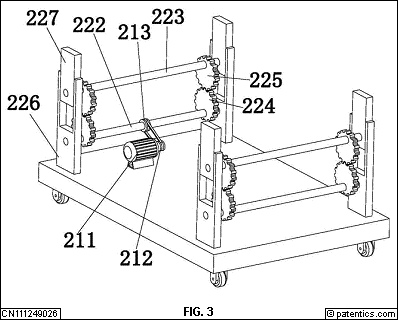

[0020]　图3 a为本发明的局部立体结构示意图；

[0021]　图4 a为本发明的清洗组件的立体结构示意图；

[0022]　图5 a为本发明的延伸件的立体结构示意图；

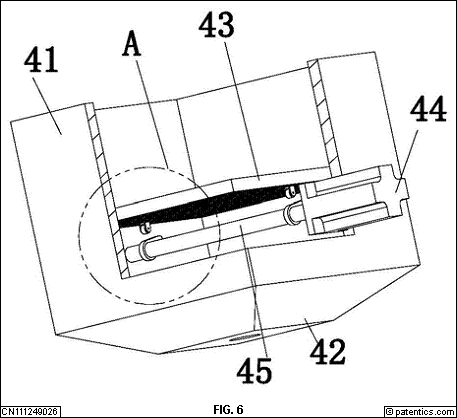

[0023]　图6 a为本发明的集污组件的立体结构示意图；

[0024]　图7 a为图6 a中A处的放大图。

[0025]　附图标记：

[0026]　移动组件1，移动板11，移动轮12，升降组件2，驱动件21，驱动电机211，主动轮212，副动轮213，升降件22，防护板221，第一转动杆222，第二转动杆223，第一齿轮224，第二齿轮225，安装板226，滑动板227，清洗组件3，旋转电机31，旋转丝杆311，移动杆312，移动架313，清洗毛刷314，安装块315，超声波发生器316，固定板317，集污组件4，集污箱41，集污罩42，过滤网板43，转动电机44，转动轴45，转动凸轮46，转动轮47，延伸件5，延伸电机51，延伸齿轮52，防护延伸板53，齿槽54。

[0027]　下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。

[0028]　通常在此处附图中描述和显示出的本发明实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。

[0029]　基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0030]　在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

[0031]　在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

[0032]　下面结合图1 a至图7 a所示，本发明实施例提供了一种口腔治疗台防护罩，包括移动组件1、升降组件2、清洗组件3和集污组件4，所述移动组件1呈水平设置，所述升降组件2设置在移动组件1的顶部，所述升降组件2包括驱动件21和升降件22，所述驱动件21设置在移动组件1的顶部，所述升降件22设置在移动组件1的顶部，所述驱动件21与升降件22传动连接，所述清洗组件3设置在升降件22上，所述清洗组件3与升降件22滑动配合，所述集污组件4设置在升降组件2的一端，所述升降件22上设有延伸件5，所述延伸件5与升降件22滑动配合。

[0033]　具体地，所述升降件22包括防护板221和两组对称设置在移动组件1上的升降组，每组升降组均包括第一转动杆222、第二转动杆223、两个第一齿轮224、两个第二齿轮225和两个安装板226，两个所述安装板226呈矩形设置在移动组件1的顶部，每个所述安装板226上均设有与其滑动配合的滑动板227，两个所述第一转动杆222分别设置在对应的两个安装板226上且与对应的两个安装板226转动连接，两个所述第二转动杆223分别设置在对应的两个滑动板227上且与对应的两个滑动板227转动连接，两个所述第一齿轮224对称设置在第一转动杆222上且两个第一齿轮224与第二转动杆223偏心设置，两个所述第二齿轮225对称设置在第二转动杆223上且两个第二齿轮225与第二转动杆223偏心设置，两个所述第一齿轮224分别与两个第二齿轮225啮合，所述防护板221水平固定设置在四个滑动板227的顶部；通过驱动件21转动带动第一转动杆222在其中两个安装板226上转动，第一转动杆222转动带动两个第一齿轮224转动，两个第一齿轮224转动带动两个第二齿轮225转动从而带动第二转动杆223在两个滑动板227上转动，第二转动杆223转动带动四个滑动板227在四个安装板226上移动，对防护板221的位置进行移动，在使用时对不同的使用情况进行防护。

[0034]　具体地，所述驱动件21包括驱动电机211、主动轮212和副动轮213，所述驱动电机211设置在移动组件1顶部，所述主动轮212设置在驱动电机211的输出端上，所述副动轮213设置在其中一个第一转动杆222上，所述主动轮212上设有与副动轮213传动连接的皮带；在进行防护时，驱动电机211工作带动主动轮212转动，主动轮212转动通过皮带带动副动轮213转动，副动轮213转动带动第一转动杆222转动从而带动防护板221上下移动。

[0035]　具体地，所述清洗组件3包括旋转电机31、旋转丝杆311、移动杆312、移动架313、清洗毛刷314和四个安装块315，四个所述安装块315呈矩形设置在防护板221的侧壁上，所述旋转丝杆311的两端分别与其中两个安装块315转动连接，所述旋转电机31设置在其中一个安装块315上且旋转丝杆311的一端与旋转电机31的输出端固定连接，所述移动杆312的与另外两个安装块315固定连接，所述移动架313的两端分别设置在旋转丝杆311和移动杆312上，所述移动架313与旋转丝杆311螺纹连接，所述移动架313与移动杆312滑动配合，所述清洗毛刷314设置在移动架313的底部；在防护板221进行防护后，需要对防护板221进行清洗作业，旋转电机31工作带动旋转丝杆311在两个安装块315上转动，旋转丝杆311转动带动移动架313的一端在旋转丝杆311上移动，移动架313的另一端在移动杆312上移动，移动架313移动带动清洗毛刷314移动，清洗毛刷314移动对防护板221的顶部进行清洗作业，防止防护板221长时间的使用造成污染，影响防护工作造成治疗的交叉感染。

[0036]　具体地，所述移动架313的顶部设有超声波发生器316和两个固定板317，两个所述固定板317的一端与移动架313的顶部连接，所述超声波发生器316设置在两个固定板317的顶部，所述超声波发生器316的输出端朝向防护板221设置；两个固定板317用于对超声波发生器316进行安装和固定，在对防护板221进行清洗时，超声波发生器316工作产生超声波对防护板221上的污渍和细菌等进行杀菌和清洗作业，防止防护板221长时间的使用造成污染，影响防护工作造成治疗的交叉感染。

[0037]　具体地，所述集污组件4集污箱41、集污罩42、过滤网板43、转动电机44、转动轴45和两个转动凸轮46，所述集污箱41竖直设置在防护板221的一端，所述集污罩42设置在集污箱41的底部且与集污箱41相连通，所述过滤网板43水平设置在集污箱41内且与集污箱41滑动配合，所述转动电机44设置在集污箱41的侧壁上，所述转动轴45水平设置在集污箱41上且与集污箱41转动连接，所述转动轴45的一端与转动电机44的输出端固定连接，两个所述转动凸轮46对称设置在转动轴45上，所述过滤网板43的底部设有与两个转动凸轮46配合的转动轮47；在治疗中产生的一些废弃物，也需要对其进行防护作业，将废弃物丢弃在集污箱41内，过滤网板43对废弃物进行过滤作业，在过滤时转动电机44工作带动转动轴45转动，转动轴45转动带动两个转动凸轮46转动，两个转动凸轮46转动带动两个转动轮47在过滤网板43的底部转动，对过滤网板43产生振动，防止过滤网板43的网孔造成堵塞，影响下一步的防护工作。

[0038]　具体地，所述延伸件5包括延伸电机51、延伸齿轮52和防护延伸板53，所述防护板221的一端设有移动槽，所述防护延伸板53水平设置在移动槽内且与移动槽滑动配合，所述延伸电机51设置在防护板221的底部且延伸电机51的输出端竖直向上设置，所述防护延伸板53的底部设有齿槽54，所述延伸齿轮52设置在延伸电机51的输出端上，所述延伸齿轮52与齿槽54啮合；在进行防护时，有时需要加防护的范围，此时延伸电机51工作带动延伸齿轮52转动，延伸齿轮52转动带动防护延伸板53底部的齿槽54移动，从而带动防护延伸板53在移动槽内移动，将防护延伸板53从防护板221内移动出来，扩大防护的范围，确保防护的全面。

[0039]　具体地，所述移动组件1包括移动板11和四个移动轮12，所述移动板11呈水平设置，四个所述移动轮12呈矩形设置在移动板11的底部，两个所述安装板226呈矩形设置在移动板11的顶部；移动板11通过四个移动轮12的转动，可以将装置向任意位置进行移动，对不同位置进行防护。

[0040]　本发明的工作原理：本发明在使用时，在进行防护时，驱动电机211工作带动主动轮212转动，主动轮212转动通过皮带带动副动轮213转动，副动轮213转动带动第一转动杆222在其中两个安装板226上转动，第一转动杆222转动带动两个第一齿轮224转动，两个第一齿轮224转动带动两个第二齿轮225转动从而带动第二转动杆223在两个滑动板227上转动，第二转动杆223转动带动四个滑动板227在四个安装板226上移动，对防护板221的位置进行移动，在使用时对不同的使用情况进行防护，在防护板221进行防护后，需要对防护板221进行清洗作业，在对防护板221进行清洗时，超声波发生器316工作产生超声波对防护板221上的污渍和细菌等进行杀菌和清洗作业，旋转电机31工作带动旋转丝杆311在两个安装块315上转动，旋转丝杆311转动带动移动架313的一端在旋转丝杆311上移动，移动架313的另一端在移动杆312上移动，移动架313移动带动清洗毛刷314移动，清洗毛刷314移动对防护板221的顶部进行清洗作业，对超声波发生器316工作清理的细菌进行清理和清洗，防止防护板221长时间的使用造成污染，影响防护工作造成治疗的交叉感染，在进行防护时，有时需要加防护的范围，此时延伸电机51工作带动延伸齿轮52转动，延伸齿轮52转动带动防护延伸板53底部的齿槽54移动，从而带动防护延伸板53在移动槽内移动，将防护延伸板53从防护板221内移动出来，扩大防护的范围，确保防护的全面。

[0041]　最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
